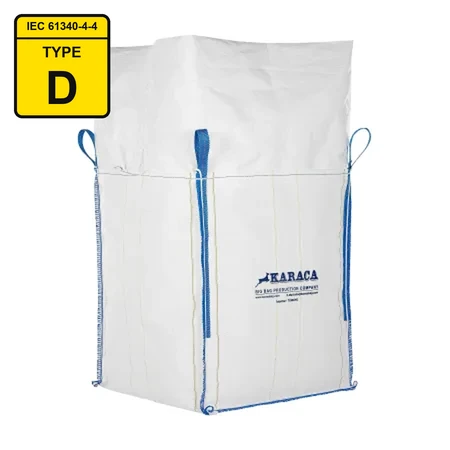

Big bag type D (protection antistatique)

Big bag type D : protection antistatique sans mise à la terre

Le big bag de type D est en toile antistatique de protection qui empêche les étincelles, les décharges en aigrette et les décharges glissantes de surface sans mise à la terre. Sa classification électrostatique suit la CEI 61340-4-4.

Des fils quasi conducteurs tissés dans la toile évacuent sans danger la charge accumulée dans l’air par des décharges corona de faible énergie.

Contrairement au big bag de type C, il ne nécessite aucune liaison à la terre pendant l’utilisation, ce qui supprime le risque d’une mise à la terre oubliée ou rompue. Il est très utilisé, notamment sur le marché américain.

Où peut-il être utilisé ?

Selon la CEI 61340-4-4, un big bag de type D peut être utilisé :

• En zones 21 et 22 (atmosphères explosives poussiéreuses)
• En zones 1 et 2 (atmosphères explosives gazeuses) : groupes de gaz IIA et IIB d’énergie minimale d’inflammation d’au moins 0,14 mJ
• Pour des opérations de remplissage et de vidange avec des courants de charge jusqu’à 3 µA

La CEI 61340-4-4 ne couvre ni les zones 0 et 20 ni le groupe de gaz IIC (p. ex. l’hydrogène).

Règles d’utilisation

• Pas de mise à la terre — Le big bag n’est pas raccordé à un point de liaison à la terre
• Relier les conducteurs proches à la terre — Tous les objets conducteurs à moins de 1 m du big bag (châssis métalliques, tuyaux, personnel) doivent être reliés à la terre pendant le remplissage et la vidange
• Liner — Seuls les liners de type L2 (résistivité superficielle 10⁹–10¹² Ω) sont admis ; les liners à couche conductrice ne doivent pas être utilisés dans un big bag de type D
• Propreté — Les contaminations comme l’eau, l’huile ou la rouille peuvent altérer la capacité du tissu à dissiper les charges
• Étiquette — Chaque big bag de type D porte le numéro CEI 61340-4-4, la désignation type D, le symbole de protection contre l’électricité statique et la mention qu’il ne nécessite pas de mise à la terre ; les marquages tels que « type CD » ou « type D+ » sont interdits

Type C ou type D ?

Type C

• Des fils conducteurs évacuent la charge vers le point de liaison à la terre
• La mise à la terre est obligatoire
• Liners compatibles : type L1 ou L2

Type D

• La toile antistatique de protection dissipe la charge en toute sécurité sans mise à la terre
• Pas de mise à la terre nécessaire
• Liner compatible : type L2 uniquement
• En atmosphère gazeuse, limité à une énergie minimale d’inflammation d’au moins 0,14 mJ et à des courants de charge jusqu’à 3 µA

Si une mise à la terre fiable est difficile sur votre site, ou si vous voulez supprimer le risque d’erreur de mise à la terre, le type D convient. Si l’énergie minimale d’inflammation du gaz est inférieure à 0,14 mJ ou si le courant de charge dépasse 3 µA, utilisez le type C. Le choix final relève de l’évaluation des risques de votre site.

Comment est-il testé ?

Selon la CEI 61340-4-4, un big bag de type D est rempli de granulés de polypropylène chargés pendant qu’au moins 200 tentatives d’inflammation sont réalisées avec un mélange éthylène-air d’énergie minimale d’inflammation 0,14 mJ. Une seule inflammation suffit pour que le big bag ne soit pas qualifié de type D.

Les essais sont réalisés à 20 % et à 60 % d’humidité relative. Un certificat de qualification de type est en général valable trois ans.
