İletken Big Bag (Type C)
Antistatik ve iletken iplik dokuma ile üretilen Type C FIBC big bag'ler, yanıcı toz ve patlayıcı atmosferlerde (ATEX) güvenli toplu malzeme taşıması sağlar.
Teknik Özellikler
İletken Big Bag (Type C) Spesifikasyonları
Tip Sınıflandırması
Type C (İletken)
Kapasite
500 - 1500 kg
Güvenlik Faktörü (SF)
5:1 veya 6:1
Topraklama Noktasına Direnç
< 10⁷ Ω (IEC 61340-4-4)
Topraklama
Topraklama etiketi + kablo
Kullanım Alanı (ATEX Bölgeleri)
Toz: Bölge 21, 22 · Gaz: Bölge 1, 2 (IIA/IIB)
İletken İplik Grid
20x20 mm veya 50x50 mm
Kumaş Rengi
Siyah iplik grid görünür
İletken Big Bag (Type C): Patlayıcı Atmosferlerde Güvenlik
Type C İletken Big Bag, patlayıcı atmosferlerde (ATEX) güvenli malzeme taşıması için tasarlanmış özel FIBC’dir.
Kumaş dokusuna entegre iletken iplikler, statik elektriği kontrollü şekilde toprak hattına ileterek kıvılcım oluşumunu önler.
Statik Elektrik Tehlikesi
Toz formdaki malzemelerin doldurulması veya boşaltılması sırasında sürtünme ile statik elektrik oluşur.
Risk Faktörleri
- Statik yük, standart big bag’lerde yüzeyde birikir
- Yeterli seviyeye ulaştığında kıvılcım şeklinde deşarj olabilir
- Yanıcı toz (MIE < 1000 mJ) ortamında patlama riski oluşturur
- Patlayıcı gaz/buhar varlığında tehlike artar
Type C big bag, big bag kumaşından kaynaklanan tutuşturucu deşarjları önler. Ürünün kendisinden kaynaklanan koni deşarjları gibi riskler standardın kapsamında değildir; tesisinizin risk değerlendirmesinde ayrıca ele alınmalıdır.
Type C Nasıl Çalışır?
İletken İplik Grid Sistemi
Type C big bag kumaşında iletken (karbon içerikli) iplikler dokunur.
- Grid aralığı: 20x20 mm veya 50x50 mm
- Tüm kumaş yüzeyinden statik yükü toplar
- İplikler topraklama noktasına bağlıdır
Topraklama Mekanizması
Tüm iletken iplikler, sarı zemin üzerine siyah topraklama sembolü taşıyan etiketle işaretli topraklama noktasına bağlıdır.
Çalışma öncesi etkili bir topraklama sistemine bağlandığında, statik elektrik güvenli şekilde toprağa akar.
Kritik Kullanım Kuralları
⚠️ Topraklama Zorunludur
Type C big bag MUTLAKA topraklanarak kullanılmalıdır.
- Topraklanmadan kullanım son derece tehlikelidir
- İletken iplikler statik yükü bir noktada toplar
- Topraklama yoksa şiddetli deşarj oluşur
- Standart big bag’den daha riskli hale gelir
Operasyonel Kurallar
- Sürekli Bağlantı — Dolum ve boşaltma boyunca topraklama aktif kalmalı
- Görsel Kontrol — Her kullanım öncesi kablo ve bağlantı kontrol edilmeli
- İplik Bütünlüğü — İletken ipliklerde kopma veya hasar olmamalı
Patlayıcı Ortamlarda Kullanım (IEC 61340-4-4)
Type C big bag’lerimiz, big bag’lerin elektrostatik güvenliğini düzenleyen IEC 61340-4-4 standardına göre test edilmiştir. Bu standarda göre Type C big bag’ler, doğru topraklandığında aşağıdaki ATEX bölgelerinde kullanıma uygundur:
Kullanılabileceği Alanlar
- Bölge 21 (patlayıcı toz ortamı olası)
- Bölge 22 (patlayıcı toz ortamı nadiren ve kısa süreli)
- Bölge 1 ve 2 (patlayıcı gaz ortamı; IIA ve IIB gaz grupları)
IEC 61340-4-4, Bölge 0 ve 20 ile IIC gaz grubunu (ör. hidrojen) kapsamaz.
Ürün test sertifikası talep üzerine sağlanır.
Özelleştirme Seçenekleri
İhtiyacınıza Göre Yapılandırın
Type L2 Liner
Yüzey direnci 10⁹–10¹² Ω (IEC 61340-4-4)
Type L1 Liner
Karbon katkılı iletken PE, yüzey direnci ≤ 10⁷ Ω; topraklama noktasına bağlanır
Topraklama Noktası Konumu
Üst veya alt konumda topraklama noktası
Topraklama Kablosu
Entegre topraklama kablosu
Kaynak Bağlantısı
Topraklama için vidalı terminal
Ürün Galerisi
İletken Big Bag (Type C)

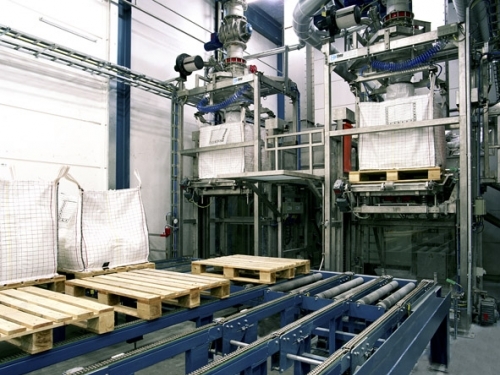

Uygulama Alanları
İletken Big Bag (Type C) Nerede Kullanılır?
Sıkça Sorulan Sorular
İletken Big Bag (Type C) Hakkında
Type C (İletken) Big Bag, kumaş dokusuna entegre edilmiş iletken iplikler içeren FIBC'dir. Bu iplikler statik elektriği topraklama noktasına ileterek deşarj eder. Yanıcı tozlar veya patlayıcı atmosferlerde (toz için ATEX Bölge 21-22, gaz için Bölge 1-2, IIA/IIB grupları) güvenli kullanım için tasarlanmıştır ve mutlaka topraklanarak kullanılmalıdır.
Type C big bag birbirine bağlı iletken iplikler içerir ve dolum ile boşaltma sırasında mutlaka topraklanmalıdır. Type D big bag statik koruyucu kumaştan üretilir ve topraklama gerektirmez; ancak IEC 61340-4-4'e göre kullanımı, minimum tutuşma enerjisi 0,14 mJ veya üzeri olan IIA/IIB gaz grupları ve en fazla 3 µA yük akımıyla sınırlıdır; 1 m çevresindeki iletken nesneler topraklanmalıdır.
IEC 61340-4-4'e göre standart (Type A) big bag yalnız yanıcı olmayan ortamlarda ve minimum tutuşma enerjisi (MIE) 1000 mJ'nin üzerindeki ürünlerde kullanılabilir. MIE değeri 3 mJ veya altındaki yanıcı tozlarda ve yanıcı gaz veya buhar bulunan ortamlarda (Bölge 1–2, IIA/IIB grupları) yalnız Type C veya Type D kullanılabilir. MIE değeri 3 ile 1000 mJ arasındaki tozlarda Type B, C ve D'ye izin verilir. Son seçim tesisinizin risk değerlendirmesiyle yapılır.
Type C big bag, sarı zemin üzerine siyah topraklama sembolü taşıyan etiketle işaretli topraklama noktasından etkili bir topraklama sistemine bağlanır. IEC 61340-4-4'e göre big bag'in her noktasından topraklama noktasına direnç 10⁷ Ω'un altında olmalıdır. Bağlantı dolum ve boşaltma boyunca kesintisiz sürmelidir; topraklama kablosu hasarlı veya iletken iplikleri kopuk big bag kullanılmamalıdır.
IEC 61340-4-4'e göre Type C tip testinde her panelden, iç gergi panellerinden ve boşaltma ağzından topraklama noktasına direnç ölçülür; 23 °C ve %20 bağıl nemde 10⁷ Ω'un altında olmalıdır. İletken iplikler birbirine bağlı olmalı ve şerit desende en fazla 20 mm, ızgara desende en fazla 50 mm aralıklı olmalıdır. Tip onay sertifikası genellikle üç yıl geçerlidir.
